 | 機種名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子間抵抗 [Ω] | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 [r/m] | 電流 [mA] | 電流 [mA] | ﾄﾙｸ [mN･m] | 効率 [%] | 出力 [W] | ||||||||

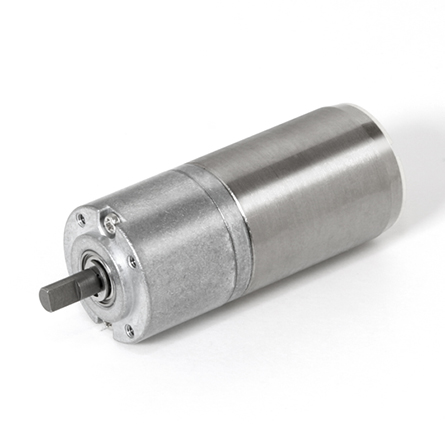

| P22遊星 | 22 | - | - | - | - | - | - | - | - | - | |||
| 対応可能項目 | A22 | ||||||||||||
| 減速比 | － | 1/4 | 1/16 | 1/24 | 1/64 | 1/96 | 1/144 |
|---|---|---|---|---|---|---|---|
| 定格トルク | ｍN・ｍ | 98.1 | 156.9 | 156.9 | 235.4 | 235.4 | 333.4 |
| 出力軸ラジアルガタ | ｍｍ | 0.30 | 0.30 | 0.30 | 0.30 | 0.30 | 0.30 |
| 出力軸スラストガタ | ｍｍ | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| 最大効率（参考値） | ％ | 85 | 72 | 72 | 61 | 61 | 61 |
| 段数 | － | 1 | 2 | 2 | 3 | 3 | 3 |

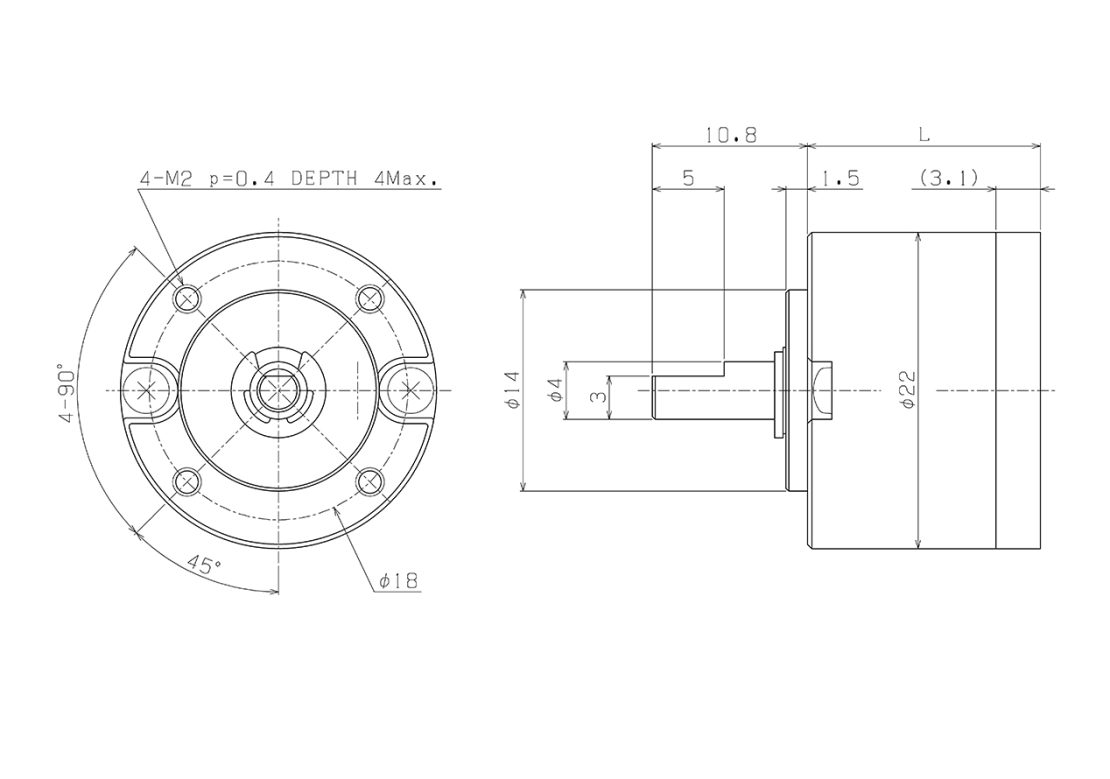

| ギアヘッド全長 L | mm | 13.1 | 16.2 | 16.2 | 19.3 | 19.3 | 19.3 |
| 回転方向 | － | = | = | = | = | = | = |
A22
 | 機種名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子間抵抗 [Ω] | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 [r/m] | 電流 [mA] | 電流 [mA] | ﾄﾙｸ [mN･m] | 効率 [%] | 出力 [W] | ||||||||
| P12平歯 | 12 | - | - | - | - | - | - | - | - | - | |||
| 対応可能項目 | A12 C12 | ||||||||||||
 | 機種名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子間抵抗 [Ω] | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 [r/m] | 電流 [mA] | 電流 [mA] | ﾄﾙｸ [mN･m] | 効率 [%] | 出力 [W] | ||||||||
| P16平歯 | 16 | - | - | - | - | - | - | - | - | - | |||
| 対応可能項目 | A16 | ||||||||||||
 | 機種名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子間抵抗 [Ω] | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 [r/m] | 電流 [mA] | 電流 [mA] | ﾄﾙｸ [mN･m] | 効率 [%] | 出力 [W] | ||||||||
| P16遊星 | 16 | - | - | - | - | - | - | - | - | - | |||
| 対応可能項目 | A16 | ||||||||||||
| | 機種名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子間抵抗 [Ω] | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 [r/m] | 電流 [mA] | 電流 [mA] | ﾄﾙｸ [mN･m] | 効率 [%] | 出力 [W] | ||||||||
| P22遊星 | 22 | - | - | - | - | - | - | - | - | - | |||
| 対応可能項目 | A22 | ||||||||||||
