ギヤードモータとは？構造や仕組みと種類・用途を紹介

ギヤードモータとは、モータとギアヘッド（減速機）を一体化した駆動装置です。モータ単体では得られない低回転・高トルクの出力を、省スペースな構造で実現できる点が特徴です。コンベヤや食品機械、産業用ロボットなどの大型設備から、医療機器や光学機器、電子錠などの小型精密機器まで、幅広い産業分野で採用されています。用途に応じてさまざまなタイプがあり、求められる性能や設置環境に合わせた機種選定は、安定した運用を支える要素です。

本記事では、ギヤードモータの基本的な仕組みや構造、代表的なギアヘッドの種類、さらに導入時に押さえておきたい選定のポイントを解説します。ギヤードモータの導入を検討中の方は、ぜひ参考にしてください。

ギヤードモータの仕組みと基本構造

ギヤードモータは、モータとギアヘッドを組み合わせた構造によって性能が決まります。仕組み・構造・減速の原理を順に解説します。

このセクションで解説する内容

•  省スペースで低回転・高トルクを実現する仕組み
•  ギアヘッドとモータで構成される内部構造
•  ギア比で決まる回転数とトルクの関係

従来カップリング方式が持つ課題を解消した構造と、減速の基本原理を理解すると、ギヤードモータの利点が明確になります。

省スペースで低回転・高トルクを実現する仕組み

省スペースで低回転・高トルクを実現できる点が、ギヤードモータの主な特徴です。従来のカップリング（継手）方式では、モータ・ギアヘッド・継手がそれぞれ独立した装置となるため、設置に広いスペースを必要とします。ギヤードモータは専用のギアヘッドをモータに直結する構造により、設置スペースの課題を解消しています。

また、インバータを用いた速度制御では回転数を下げられるものの、トルクは向上しません。一方、ギヤードモータは歯車で機械的に減速するため、低回転と高トルクを同時に得られます。

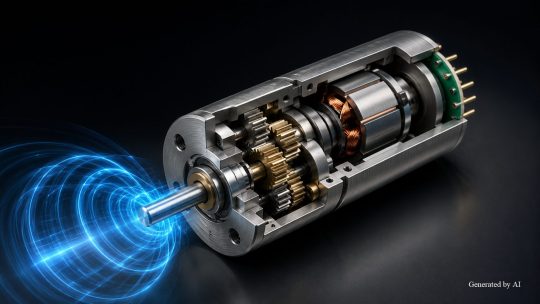

ギアヘッドとモータで構成される内部構造

ギアヘッドとモータで構成される内部構造は、大きく「ギアヘッド（減速機）部」と「モータ部」の2つに分かれます。ギアヘッド内部には、以下の部品が組み込まれています。

【ギアヘッド部の主な構成部品】

•  出力軸
•  各種歯車
•  ベアリング
•  オイルシール

モータ部の出力軸には歯車が設けられており、ギアヘッド側の歯車と直接かみ合う設計です。カップリングを介さずにモータとギアヘッドが一体化されるため、動力の伝達ロスが少なく、コンパクトな構造を実現しています。

ギア比で決まる回転数とトルクの関係

ギア比で決まる回転数とトルクの関係は、ギヤードモータを選定する上で基本となる知識です。ギア比（減速比）とは入力側と出力側の歯車の歯数比率を指し、ギア比を大きく設定するほど出力回転数は低下し、反対にトルクは増大します。

例えば、減速比1/10のギヤードモータでは、出力回転数が元の1/10に低下する一方、トルクはおよそ10倍に増加します。インバータ方式の減速ではトルクの向上は見込めません。低回転かつ高トルクの両立には、ギヤードモータによる機械的な減速が有効です。

ギヤードモータに使われるギアヘッドの種類

ギヤードモータの性能を左右するギアヘッドには、構造の異なる複数のタイプがあります。

このセクションで解説する内容

•  平行軸ギアヘッドは汎用性の高い基本タイプ
•  遊星歯車ギアヘッドはコンパクトで高トルク
•  直交軸ギアヘッドは省スペース設計に対応

歯車の構造や軸の配置によって出力特性、静音性、精度、サイズが異なるため、用途に合わせた選定が求められます。

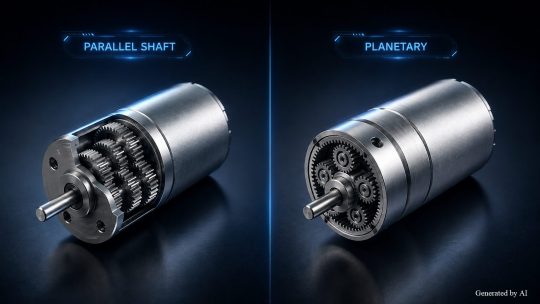

平行軸ギアヘッドは汎用性の高い基本タイプ

平行軸ギアヘッドは、平歯車の組み合わせで減速する一般的なタイプです。入力軸と出力軸が平行に配置されており、設備機器との連結性に優れ、平面上への設置に適しています。コンベヤや搬送装置など、幅広い産業設備で採用されている汎用性の高いギアヘッドです。

一方、歯車をかみ合わせる際に生じるバックラッシ（歯面間の意図的な隙間）が大きめの傾向があり、振動や駆動音が発生する場合があります。静音性や高精度な位置決めが求められる用途では、ほかのタイプとの比較検討が必要です。

遊星歯車ギアヘッドはコンパクトで高トルク

遊星歯車ギアヘッドは、中心のサンギヤ（太陽ギヤ）の周囲を複数の遊星ギヤが回転する構造を持つギアヘッドです。複数箇所で同時に歯車がかみ合い、力が分散されるため、一般的な平行軸タイプにはない以下の利点があります。

【遊星歯車ギアヘッドの利点】

•  同等サイズの平行軸タイプ比で高トルク出力
•  バックラッシの少なさによる高精度な位置決め
•  力の分散による耐久性と寿命の向上

コンパクトな構造で高いトルクと精度を両立できるため、精密機器やロボットの関節部など、限られたスペースで性能が求められる用途で広く採用されています。

直交軸ギアヘッドは省スペース設計に対応

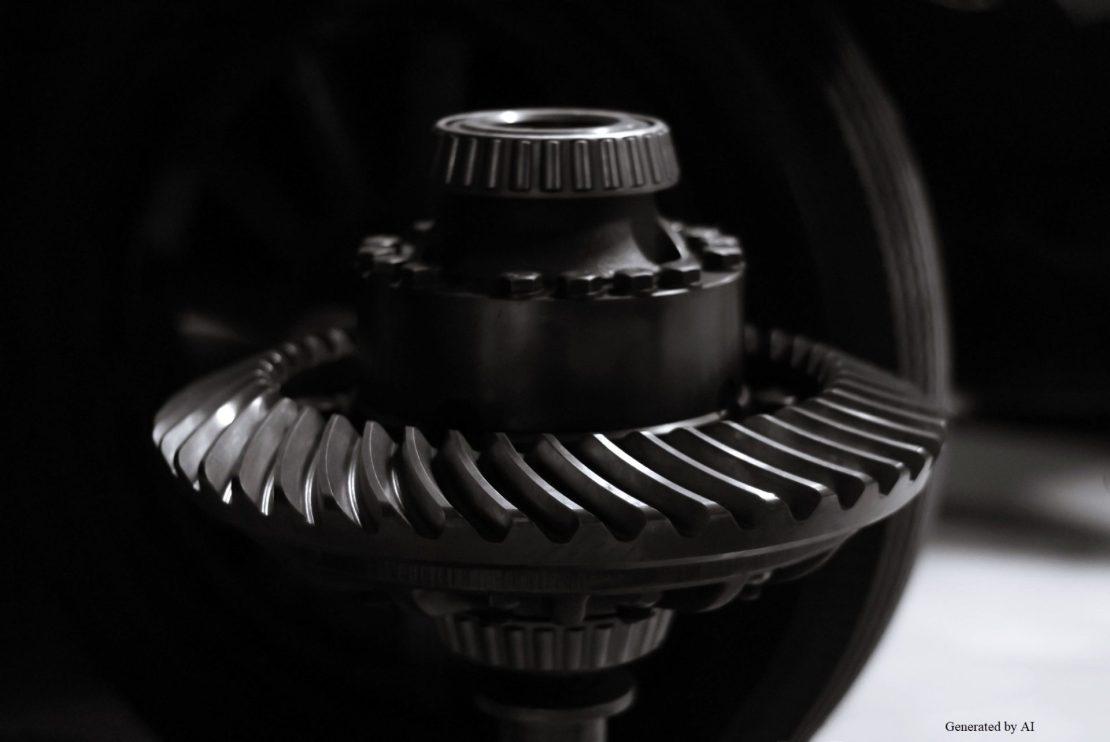

直交軸ギアヘッドは、モータの出力軸とギアヘッドの出力軸が直角に交わる構造です。代表的なタイプにウォームギアとハイポイドギアがあり、それぞれ特性が異なります。

この直角に交わるレイアウトにより、装置の奥行きを抑えた省スペース設計が可能です。設置条件や効率の要件に応じて、ウォームギアとハイポイドギアを使い分ける選定が求められます。

ギヤードモータの用途事例と選定のポイント

ギヤードモータは、産業設備から精密機器まで幅広い分野で採用されている駆動装置です。

このセクションで解説する内容

•  コンベヤや食品機械など産業分野での活用
•  医療機器やロボットなど精密分野での活用
•  導入前に確認すべき3つの選定ポイント

用途ごとに求められる回転数やトルク、サイズ、使用環境は異なるため、機種選定が安定した運用の基盤となります。

コンベヤや食品機械など産業分野での活用

コンベヤや食品機械などの産業分野では、ギヤードモータが駆動部の中核として幅広く採用されています。代表的な産業用途には以下のものがあります。

【ギヤードモータの主な産業用途】

•  汎用コンベヤの搬送駆動
•  食品機械の攪拌（かくはん）・搬送
•  農耕機械の動力伝達
•  無人搬送車（AGV）の走行駆動
•  自動ドアやシャッターの開閉駆動

防水性に優れたタイプや静音性の高いタイプなど、ギヤードモータの特性はモデルによってさまざまです。使用環境や設置条件に適した機種を選ぶ判断が、安定稼働につながります。

医療機器やロボットなど精密分野での活用

医療機器やロボットなど精密分野でも、小型ギヤードモータの採用が広がっています。医療機器では内視鏡やポンプの駆動部に組み込まれており、高精度な回転制御と静音性が必須の要件です。ロボット産業では、腕や手足の関節を作動させる駆動源として、コンパクトなサイズで必要なトルクを確保できる遊星歯車タイプのギヤードモータが活用されています。

さらに、防犯カメラのパン・チルト機構、電子錠の施解錠駆動、半導体製造装置の精密位置決めなど、限られたスペースに搭載可能な小型ギヤードモータの活用範囲は多岐にわたります。

導入前に確認すべき3つの選定ポイント

導入前に確認すべき3つの選定ポイントを押さえると、ギヤードモータの導入後のトラブルを防止できます。

設置スペース・使用環境・減速比の3点を事前に整理しておくと、最適なギヤードモータの機種を絞り込みやすくなります。

まとめ

ギヤードモータは、モータとギアヘッドを一体化した構造により、省スペースで低回転・高トルクの出力を実現する駆動装置です。ギアヘッドには平行軸・遊星歯車・直交軸などの種類があり、歯車の構造や軸の配置によって出力特性・静音性・精度・サイズが異なります。導入時には設置スペース・使用環境・減速比の3点を事前に確認します。用途や設置条件に沿った機種選定は、安定した運用を支える要素です。

タキロンシーアイでは、ギアヘッドの主な種類として平歯ギアヘッド（平行軸タイプ）と遊星ギアヘッド（遊星歯車タイプ）を提供しています。用途情報として、医療、工具、光学、セキュリティなどの分野別紹介ページも公開中です。
