定格出力とは？モータ選定で知るべき基礎知識

モータや電源機器のカタログを見ると必ず記載されている「定格出力」。

製品選定において重要な指標ですが、最大出力や消費電力との違いを正確に理解している方は意外と少ないかもしれません。

定格出力は、メーカーが保証する機器の出力性能を示す基準値です。

この値を正しく理解せずに機器を選定すると、過負荷による故障や温度上昇、期待する性能が得られないといった問題が発生するおそれがあります。特に小型モータを組み込む製品開発では、定格出力の適切な理解が信頼性確保の第一歩となります。

本記事では、定格出力の基本的な定義から計算方法、モータ選定時の注意点まで、技術的根拠に基づいて解説します。

開発エンジニアの皆様が実務で活用できる知識をお届けします。

定格出力の基本的な意味と重要性

定格出力は機器が安全に規定条件下で連続動作できる出力の上限値です。

JISでは、定格（rating）は「回転機に保証された使用限度」と定義され、定格出力はその定格に対応する軸出力（機械的出力）として位置づけられます。

モータでは定格電圧・定格周波数でもっとも良好な特性を発揮しながら連続発生する出力を意味し、電源装置では安定して供給できる最大電力を指します。

このセクションで解説する内容

• 定格出力の定義と役割
• 定格出力と温度上昇の関係
• 定格出力が保証する性能範囲

この値は製造者が保証する性能の目安となり、製品選定の基準として機能します。特に小型モータ分野では、小型化と高出力の両立が求められるため、定格出力の正確な理解が設計段階での適切な判断につながります。

定格出力の定義と役割

定格出力とは、規定された使用条件（周囲温度・運転条件、冷却条件など）のもとで、熱的に許容される範囲内で連続運転可能な出力であり、メーカーが保証する性能基準です。モータでは軸出力として、表記されます。

JIS C 4034-1（回転電気機械）では、定格出力は定格に対応する出力値として定義されています。実務上は、製造業者が規定した定格条件で連続運転可能な軸出力を指します。

この値を基準に機器選定を行うことで、過負荷による故障リスクを回避し、長期的な信頼性を確保できます。開発段階で定格出力を正しく把握することは、製品の安全性と耐久性を担保する上で欠かせません。

定格出力と温度上昇の関係

温度管理は機器寿命に直結するため、定格出力は熱設計上の重要な指標となります。特にコアレスモータでは鉄芯がないため鉄損が発生せず、効率的な熱管理が可能です。

医療機器や光学機器など長時間連続運転が求められる用途では、温度上昇を抑えた安定動作が信頼性の鍵となります。

定格出力が保証する性能範囲

定格出力で動作する際、モータは定格回転速度と定格トルクを発揮します。この条件下で効率や力率などの性能が最適化されており、機器の能力を最大限に引き出せます。

モータの出力・トルク・回転速度には明確な関係があります（詳細な計算式は後述）。この関係から、定格出力と定格回転速度が決まれば、モータが発揮できる定格トルクも決まります。

例えば定格出力1W、定格回転速度6,000rpmのモータであれば、約1.59mN·m（0.00159N·m）のトルクを連続的に規定条件下で出力できる計算になります。

定格条件を外れた使用では、仕様どおりの性能が得られない場合があるため、設計段階での検証が重要です。

タキロンシーアイのコアレスモータは、コギングトルクがほとんど発生しない滑らかな回転特性により、定格出力範囲内で高精度な制御を実現します。

医療用内視鏡や産業用精密機器など、安定した出力特性が求められる用途で高い評価を得ています。

定格出力と関連用語の違い

定格出力を正しく理解するには、最大出力や消費電力との違いを把握することが重要です。

最大出力（瞬間最大出力）は起動時など一時的に発生できる出力であり、定格出力は規定条件下で連続運転が可能な出力を指します。

消費電力は機器が動作するために必要な入力電力であり、定格出力は機器が出力できる電力です。

このセクションで解説する内容

• 定格出力と最大出力の違い
• 定格出力と消費電力の関係
• 定格入力と定格出力の違い

また定格入力は機器が最大性能を発揮するために必要な入力を示します。これらの違いを理解することで、適切な機器選定と安全な運用が可能になります。モータ選定時には、これらの用語を正確に区別し、実使用条件に合った判断を行うことが求められます。

定格出力と最大出力の違い

最大出力は機器が瞬間的に発生できる出力であり、モータの起動時など短時間の使用が前提です。一方、定格出力は規定条件下で連続運転が可能な出力を示します。

例えば、定格出力1Wの小型モータが起動時に瞬間的に2W相当の出力を発生できたとしても、この状態を継続すると巻線温度が急上昇し、絶縁劣化や焼損の原因となります。

最大出力での連続運転は過熱や故障の原因となるため、通常運転では定格出力以下での使用が推奨されます。

医療機器や産業用機器など、長時間の連続動作が求められる用途では、定格出力を基準とした設計が信頼性確保の基本となります。瞬間的な高負荷には対応できても、連続動作での安定性こそが製品品質を左右します。

定格出力と消費電力の関係

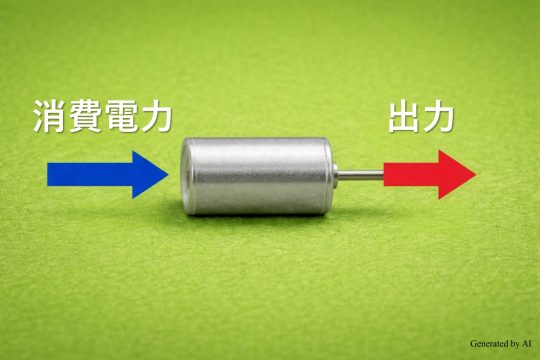

消費電力とは、機器が動作するために外部から供給される入力電力を指します。一方、定格出力は、機器より取り出すことができる出力電力を示します。

モータでは、入力された電気エネルギーの一部が銅損や鉄損、機械損などとして失われるため、出力電力は入力電力よりも小さくなります。この関係は以下表のとおりです。

例えば、効率70%のモータで定格出力1Wを得るには、約1.43Wの消費電力が必要です。機器選定では両者の関係を考慮し、電源容量や配線設計を行う必要があります。

コアレスモータはロータに鉄芯を持たない構造のため、鉄芯に起因する鉄損がなく、高効率な動作が可能です。

タキロンシーアイの小型モータでは、この特性により省電力設計を実現し、バッテリー駆動機器での長時間動作に貢献しています。

定格入力と定格出力の違い

定格入力は機器が最大性能を発揮するために必要な入力であり、電圧と電流で示されます。

定格出力は機器が安定して出力できる最大値です。

モータのカタログでは、例えば「定格電圧：3V、定格電流：0.5A、定格出力：1W」のように記載されている場合、定格入力条件（3V、0.5A＝1.5W）下で定格出力（1W）が保証されることを意味します。そのため、電源仕様の確認が重要です。

定格電圧より低い電圧で使用すると、定格出力が得られない場合があります。逆に定格電圧を大きく超える電圧を印加すると、故障するおそれがあります。

タキロンシーアイの小型モータは最低1.0Vからの低電圧起動に対応したモデルもあり、電池駆動機器での柔軟な設計を可能にします。

開発段階で定格入力と定格出力の関係を正確に把握することが、安全で信頼性の高い製品設計につながります。

モータの定格出力における計算と選定

モータの定格出力は、トルクと回転速度の関係から算出できます。

しかし実際の選定では、計算式だけでなく負荷トルク、負荷慣性モーメント、運転パターンなどさまざまな条件を考慮する必要があります。

このセクションで解説する内容

• モータ出力の基本計算式
• 実負荷を考慮した定格出力の選定
• 定格出力選定時の安全率と効率

また定格出力の選定では、実際の負荷に対して適切な余裕を持たせることが重要です。

過小な定格出力では過負荷による故障リスクがあり、過大な定格出力では初期コストやエネルギー効率の面で不利になります。

適切な選定により、機器の長寿命化とコスト最適化を両立できます。

モータ出力の基本計算式

モータ出力は、トルクと回転速度から算出されます。前述の定格出力の説明でも触れましたが、ここではその計算式と単位変換について詳しく解説します。

例えば、トルク10mN·m（0.01N·m）、回転速度6,000rpmのモータの出力は次のように計算できます。

出力 = 0.01 × 6,000 × 2π / 60 ≒ 6.28W

この式から、同じ出力でも高速・低トルク型と低速・高トルク型では特性が異なることが分かります。

光学機器では高速応答性が求められるため高速型が、産業用工具では高トルクが必要なため低速型が選ばれる傾向があります。

用途に応じた適切な特性選定が、製品性能を最大化する鍵となります。

実負荷を考慮した定格出力の選定

モータ選定では、負荷トルク、慣性モーメント、加減速パターン、デューティサイクルなどを総合的に評価します。間欠運転の場合は熱拡散効果により定格出力以上の瞬時負荷にも対応できる場合があります。

【選定時の主な考慮要素】

• 定常負荷トルク
• 加減速時のピークトルク
• 負荷の慣性モーメント
• 運転パターン（連続/間欠）
• 周囲温度条件

実動作に近い条件でシミュレーションすることが重要です。

例えば医療用ポンプでは連続運転が前提となるため定格出力をフルに考慮しますが、電子錠では短時間の間欠動作のため瞬時的に定格を超える負荷にも対応可能です。

タキロンシーアイのコアレスモータは低慣性で高応答性を実現しており、加減速が頻繁な用途でも効率的な動作が可能です。

開発段階で実機に近い負荷条件を設定し、温度上昇も含めた検証を行うことが信頼性確保につながります。

定格出力選定時の安全率と効率

モータ選定では負荷トルクに対して1.5～2.0倍程度の安全率を見込むことが推奨されます。ただし過大な選定は効率低下とコスト増につながります。※

※数値は一例であり、基準（負荷トルクや回転速度）、メーカー、用途等によって異なります。

高効率モータを選択することで、入力電力を抑えながら必要な定格出力を確保でき、省エネ効果も期待できます。特にバッテリー駆動機器では、モータ効率が動作時間に直結するため重要な選定要素です。

タキロンシーアイのコアレスモータは鉄損がないため高効率動作が可能で、小型でありながら必要な定格出力を安定して供給できます。

医療機器、光学機器、セキュリティ機器など、長時間の安定動作が求められる用途で多くの実績があります。製品開発における小型モータ選定でお困りの際は、用途や要件に応じた最適なソリューションをご提案いたします。

まとめ

定格出力は、機器が安全に規定条件下で連続動作できる出力の最大値であり、温度上昇や機械的強度から決定される重要な性能指標です。最大出力は瞬間的な出力、消費電力は入力電力であり、それぞれ異なる意味を持ちます。

モータ選定では、トルクと回転速度から定格出力を計算し、実負荷に対して適切な余裕を確保することが重要です。定格出力を正しく理解し適切に選定することで、機器の長寿命化と信頼性向上、コスト最適化を実現できます。

タキロンシーアイの小型モータは、コアレスモータの高効率設計により、小型でありながら必要な定格出力を安定して供給できます。

医療機器、産業用機器、光学機器、セキュリティ機器など、幅広い分野で信頼性の高い動作を実現しています。
